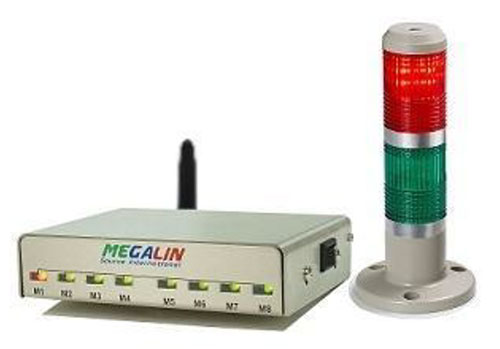

• GZ-1980数位式设备接地监测器

    GZ-1980 Digital Equipment Ground Monitor


    在现代化电子厂房中,适当的接地对工安与仪器的不中断运转极为关键,尤其是当控制环境很敏感时,任何断裂或松脱的接地连线,都可能导致人员曝露于危险的电压、仪器失常、或静电敏感元件的伤害。

    GZ-1980是一部数位式精准设计、具有多端口的工业仪器接地监测器,它可以监测更多八低电阻接地,每个接地电阻上限可透过软体设定,即时的监测状况显示在其前面板上的双色LED。利用每一台GZ-1980内建的联网电路,多台GZ-1980可联网并生成报表

    • 产品特点及优点
    • 产品规格
    • 产品应用

    ◆ 特点及优点

    ○ 内建联网电路

    ○ 提供电阻量测数值

    ○ 独立8路可靠的低电阻监测

    ○ 符合ANSI/ESD S20.20-2014

    ○ 警报电阻限值可以透过软体调设

    ○ 内建外接控制介面

    ○ 可以透过软体进行校验

    GZ-1980
    产品规格
    接地电阻警报限值  出厂10Ω+/- 10% (透过软体可选1Ω~20Ω)
    接地感测电流 0.2 mA +/- 10%
    更大接地开路电压 30 Kg100 mV under “open ground” conditions.
    电源供应 30 Kg7-15V DC 150 mA, 2.1mm coax plug, center positive
    机械规格
    尺寸 (W x H x L)

    4 x 1 x 3 英寸 (10 x 2.5 x 7.5 公分)

    外壳材料 不锈钢


    ◆ 应用


    卫星与航天设备生产

    晶圆处理与光蚀刻设备

    IC测试与封装设备群集

    GMR磁头测试与封装

    半导体生产

    任何对ESD与接地有顾虑的场所

    医疗手术环境


    ◆ 应用范例:监测电子组装设备群集


    许多电子装配仪器包含一些不一定一直接地的部件,而仪器本身的接地也可能在维修保养、异动、甚至正常使用中断线了,GZ-1980能够同时监测整套仪器每一单一部件的接地,以确保仪器符合规范、并且运转不中断,假如出现接地警报,GZ-1980可以透过内建继电器提供讯号以停止设备运转。
